一、產品簡介（LYZZC-3電調標準產品“大電流微歐測試儀"簡單描述）

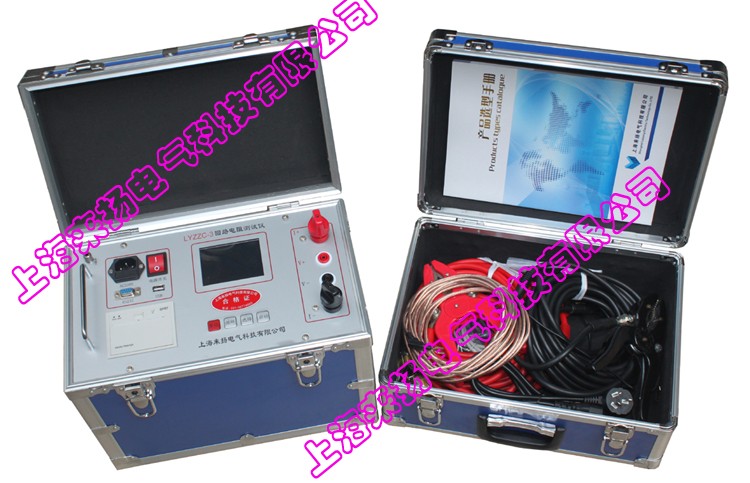

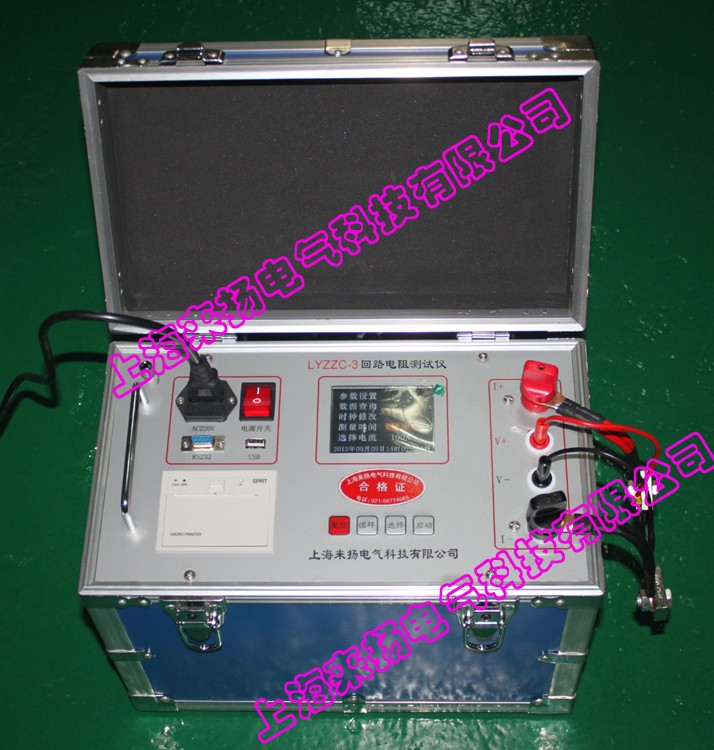

LYZZC-3型回路電阻測試儀是公司根據IEC標準及中華人民共和國新電力執行標準DL/T845.4- 2004有關規定，發揮自身技術優勢，精心研制的高精度、數字化開關檢測儀器。該儀器采用高頻大功率恒流開關電源技術，可測得微歐姆級接觸電阻。廣泛適用于各種開關及電器的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量，儀器測量數據準確，性能穩定，滿足電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。輸出電流和測量電阻同時輸出在65K真彩色液晶上，測量結果即可電壓輸出也可U盤存儲，掉電存儲可滿足隨時數據查詢。

二、性能特點（LYZZC-3電調標準產品“大電流微歐測試儀"簡單描述）

1、測試電流大，全部符合有關測試接觸電阻的國家標準要求。

2、輸出電壓高，測量量程寬。

3、測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。

4、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。

5、320X240點陣的超小像素點的65K真彩色液晶，

6、儀器自帶萬年歷時鐘和掉電存儲，可存儲測試數據，隨時查閱

7、儀器配備微型打印機、RS232和USB接口，可和計算機通訊以及U盤存儲

8、智能化功率管理技術，儀器總是工作在最小功率狀態，有效節約能源。

三、技術指標（LYZZC-3電調標準產品“大電流微歐測試儀"簡單描述）

1、測試電流：100A

2、量程：0～50mΩ（100A）

3、分辨率：最小0.1µΩ

4、精度：±（0.5%±2個字）

5、功率:1000W

6、工作方式:連續測量

7、工作電源:AC220V±10%  50HZ

8、使用溫度:0～40℃

9、相對濕度:小于等于90%  無結露

10、外形尺寸：355*275*147

11、重量：9.5KG

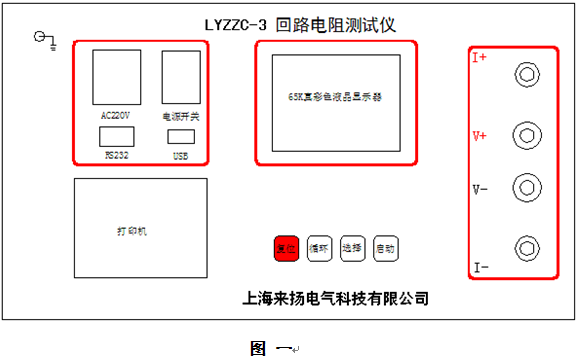

四、儀器操作功能介紹（LYZZC-3電調標準產品“大電流微歐測試儀"簡單描述）

1、電源開關：“I"按下儀器開始供電，“O"按下關斷儀器電源。

2、AC220V：儀器供電源輸入端，本儀器采用交流220V供電。

3、I+、I-：為電流輸出端子，通過專用測試線為試品提供100A恒定電流。

4、V+、V-：為試品電壓信號的輸入端子。

5、液晶：采用320X240真彩色液晶，強光下字體也可清晰觀察，顯示操作設置，測試結果，接觸電阻值和輸出電流值。

6、RS232：串口輸出端。

7、復位鍵：整機初始化，儀器處在準備狀態。

8、選擇鍵：按下此鍵，選擇儀器各項設置，測量結束可打印數據。

9、循環鍵：主菜單循環選擇鍵或U盤存儲。

9、確認鍵：按下確認鍵儀器開始啟動電流進行測試。

10、

11、 USB：U盤接口。

12、打印機：熱敏打印機，打印測量結果。
