在重慶巫溪縣中梁鄉35千伏西土Ⅰ回線改造工程現場，一架重載無人機將重289千克的塔材精準運至目標塔位。此次作業是國網重慶市電力公司第1次在山區使用大載重無人機吊裝運輸塔材。

西土Ⅰ回線改造工程是重慶電網2025年迎峰度冬工程之一，線路全長15.2千米，新建37基鐵塔。本次改造工程中，有15基鐵塔位于河流岸邊或陡峭山地，需運輸塔材總重量為125.44噸。線路大多穿越崇山峻嶺，若沿用傳統的運輸方式，需修建臨時便道，不僅成本高、效率低，還可能造成水土流失和植被破壞。為此，巫溪供電公司引入大載重無人機鐵塔吊裝運輸技術，解決山地塔材運輸難題。

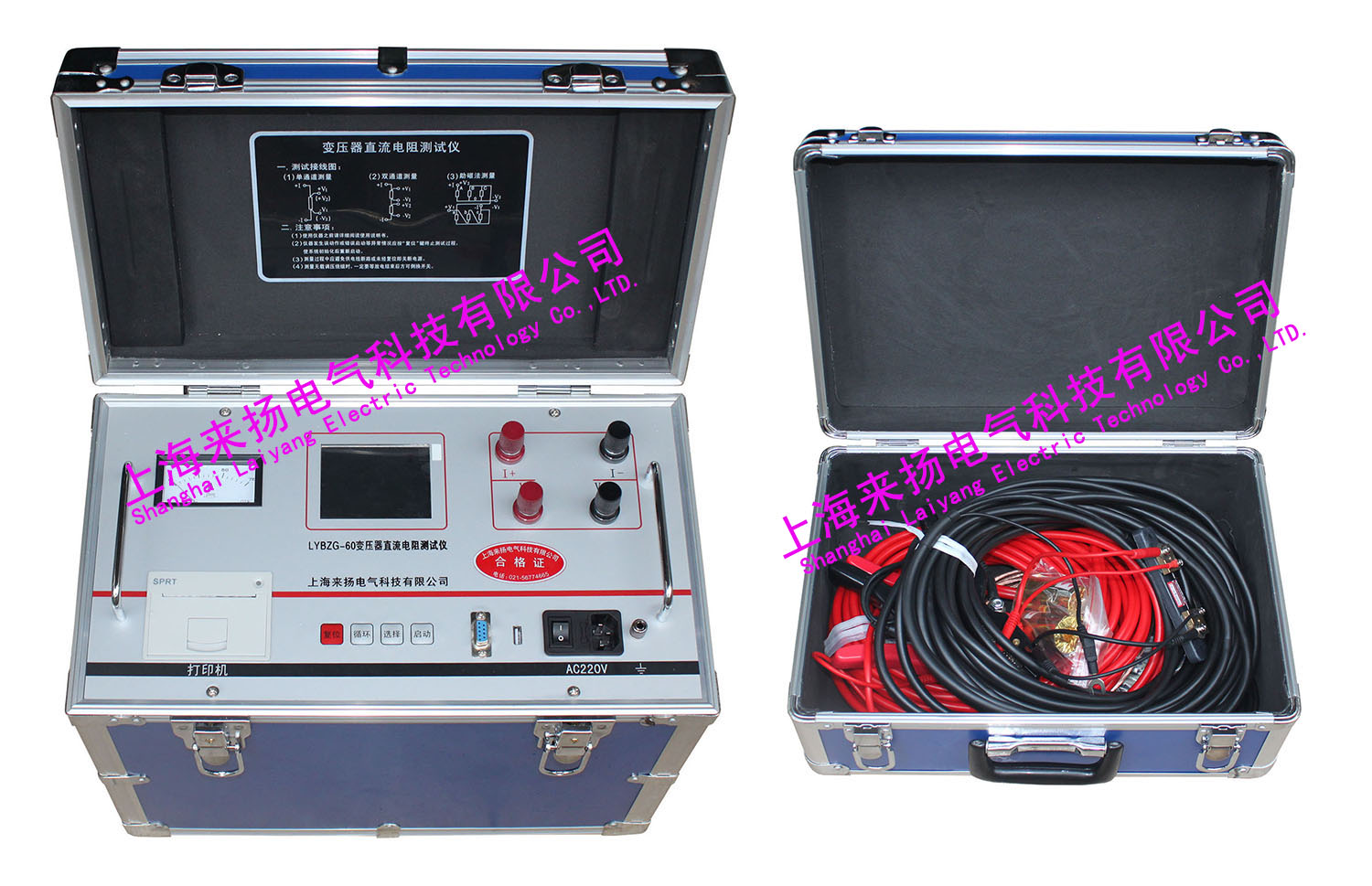

一、產品概述（LYBZG-60電力調試標準產品“大屏變壓器直流電阻測試儀"使用與優點介紹）

    變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目?？梢詸z查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要，我公司研制的LYBZG-60變壓器直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直流電阻的快速測量。

二、安全措施（LYBZG-60電力調試標準產品“大屏變壓器直流電阻測試儀"使用與優點介紹）

1、使用本儀器前一定要認真閱讀本手冊。

2、儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。

4、儀表應避免劇烈振動。

5、對儀器的維修、護理和調整應由專業人員進行。

6、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。

7、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。

8、測試過程中，禁止移動測試夾和供電線路

三、功能特點（LYBZG-60電力調試標準產品“大屏變壓器直流電阻測試儀"使用與優點介紹）

1、整機由高速單片機控制，自動化程度高，操作簡便。

2、儀器采用全新電源技術，電流檔位多，測量范圍寬，適合大中型變壓器的直流電阻測量。

3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。

4、具有聲響放電報警，放電指示清晰，減少誤操作。

5、響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。

6、智能功率管理技術，儀器總工作在最小功率狀態，有效節能，減少發熱。

7、320X240點陣的超小像素點的65K真彩色液晶，

8、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱

9、儀器配備RS232和USB接口，可和計算機通訊以及U盤存儲

四、技術指標（LYBZG-60電力調試標準產品“大屏變壓器直流電阻測試儀"使用與優點介紹）

1、輸出電流：<5mA、5A、10A、20A 、40A、60A

2、最小分辨率：0.1μΩ

3、量程：40μΩ～300mΩ（60A）

50μΩ～500mΩ（40A）

100μΩ～1Ω  （20A）

500μΩ～2Ω  （10A）

1mΩ～4Ω      （5A）

10Ω-20KΩ     （<5mA檔）

4、準確度：±(0.2%+2字)

5、工作溫度：0～40

6、工作濕度：<90%RH，不結露

7、外形尺寸:長325mmX寬240mmX高275mm

8、重量：15KG （不含測試線）

五、系統介紹（LYBZG-60電力調試標準產品“大屏變壓器直流電阻測試儀"使用與優點介紹）

儀器的面板見下圖

AC220 開關   儀器工作電源，交流220V。

接  地  柱   儀器整機接地點，安全保護

復  位  鍵   按下此按鍵本機處于初始狀態，可對輸出電流進行預置。

循  環  鍵   按此鍵光標在主菜單循環滾動

選  擇  鍵   本機復位后，按此鍵進行電流預置。

啟  動  鍵   輸出電流選擇完畢后按下此鍵，微機控制實現全部測試過程。

I+、 I-      輸出電流接線柱，I+為輸出電流正，I-為輸出電流負。

V+、 V-      電壓采樣端，V+為電壓線正端，V-為電壓線負端。

RS232        通用串行接口，可通過計算機控制儀器。

USB          可向U盤輸出測試結果。

巫溪供電公司調配4架很大載重300千克的無人機，承擔塔材及水泥、河沙等物資的運輸任務。無人機運輸無須人員跟隨，且作業過程配備可視化監控系統，實時監督吊裝運輸，及時糾正操作偏差，為施工安全提供可靠保障。

無人機憑借直線飛行與多機協同能力，可顯著縮短運輸時間。以本次改造的38號鐵塔為例，塔位跨越200米寬河道，采用傳統運輸方式往返一次需約6小時，無人機往返飛行僅需20分鐘。此外，無人機運輸大幅減少了土地開挖、林木砍伐和對地表植被的擾動，既降低了施工碳排放與生態影響，也節約了后期復綠成本。

此次成功應用重載無人機吊運塔材，為后續更大范圍開展低空塔材吊運積累了寶貴經驗。國網重慶電力將建立無人機大件運輸的可靠管控措施和技術標準，固化作業流程，并在山區電網建設中推廣應用。

本公司是專業生產“大屏變壓器直流電阻測試儀"高壓電力檢測設備的廠家，本產品為客戶解決了各種在變電站等實驗中的問題。我們的宗旨是不斷地改進和完善公司的產品，同時我們保留對儀器使用功能進行改進和升級的權力，如果您發現儀器在使用過程中其功能與說明書介紹的不全部一致，請以儀器的實際功能為準。在產品的使用過程中發現有什么問題，請與我們及時聯系！我們將盡力提供完善的技術支持！（上海來揚電氣網站新聞及技術文章內容為傳遞更多信息而非盈利之目的,內容僅供參考，僅代表作者個人觀點，以實際情況為準。)版權歸原作者所有，若有侵權，請聯系我們刪除。
